SketchUp Pro ha numerosi strumenti di ambito BIM (ad esempio i componenti dinamici, la classificazione in Tipi per l’esportazione IFC, Trimble Connect per l’archiviazione e gestione dei disegni…) e molti altri possono essere aggiunti attraverso le estensioni.
Con questo articolo vogliamo indicarne alcune, tra quelle che abbiamo provato o avuto modo di apprezzare!
Quali tipologie di estensioni?
Abbiamo individuato varie tipologie di estensioni, per ciascuna ne presentiamo una o due (probabilmente le migliori!):
-
Modellazione 3D
- architettonica (muri, porte, finestre…): 1001bit e PlusSpec
- di strutture (travi, pilastri…): SteelSketch e 3skeng Steelwork
- di impianti (canalizzazioni, tubazioni…): Pipe Draft e 3skeng Pipe/Channel
- topografica e da nuvole di punti: Cloud e Trimble Scan Explorer
- parametrica/generativa: VizPro
- 4D pianificazione lavori (gestione dei tempi): 4D Virtual Builder
- 5D computo (monitoraggio dei costi): BimUp 5D ed Estimator
- Analisi energetica: Open Studio e Sefaira
- Acustica: Noise3D
- Condivisione e collegamento modelli: Trimble Connect e Flux
Modellazione 3D architettonica
1001 bit
Versione di base: Gratuito; Versione Pro: $48 licenza permanente (no abbonamento)
La sua barra di strumenti si commenta da sola! Muri, porte, finestre e ogni altro strumenti utile al disegno dei più comuni elementi architettonici.
Per maggiori info: www.1001bit.com
PlusSpec
$/anno 990
La più completa estensione di modellazione a oggetti per SketchUp. Dal costo proibitivo, permette però di modellare comodamente ad esempio muri stratificati, strutture a telaio e altri elementi architettonici anche complessi in modo parametrico. Integra strumenti di computo delle quantità.
Per maggiori info: plusspec.com
Modellazione strutture
SteelSketch
Gratuito
Per il disegno rapido di profili circolari, rettangolari, CNP e doppia T (HEA, HEB, HEM, IPE).
Per maggiori info: www.oldbridgesoft.com/steelsketch.html
3skeng Steelwork Tool
Prova gratuita 30 gg; licenza permanente € 192
Estensione che facilita il disegno di elementi strutturali in acciaio.
Per maggiori info: www.3skeng.com/en/products-steelwork.htm
Modellazione 3D di impianti
Pipe Draft
€/mese 9
Collegata a database on-line di elementi, consente la modifica parametrica degli elementi. Tra le principali caratteristiche:
- inserimento automatico di elementi quali curve, raccordi e valvole
- ampia scelta di diametri standard
- snap intelligenti per un disegno rapido e preciso
Per maggiori info: www.pipedraft.com
3skeng Pipe (tubazioni)
e 3skeng Channel (canalizzazioni)
Licenze permanenti: Pipe € 336; Channel € 143
Hanno caratteristiche simili a Pipe Draft vista sopra.
Per maggiori info: www.3skeng.com
Modellazione topografica e da nuvole di punti
Cloud
Gratuita
Ottima estensione per la realizzazione di superfici topografiche da punti. Permette di importare un file con le coordinate dei punti in vari formati tra cui il CSV e di triangolare per ottenere la superficie corrispondente. Permette inoltre di esportare l’elenco di punti selezionati in CSV.
Per maggiori info: sketchucation.com/pluginstore?pln=Cloud
Trimble Scan Explorer
Gratuita
Riduce drasticamente il tempo necessario per generare un modello 3D dai dati di scansione. Gli strumenti semplificati consentono agli utenti di estrarre rapidamente punti e linee di costruzione che vengono utilizzate come guida per semplificare e velocizzare il processo di modellazione. Gli strumenti di estrazione automatizzati aumentano ulteriormente l’efficienza di modellazione.
Per maggiori info: extensions.sketchup.com/sv/content/trimble-scan-explorer-extension
Modellazione parametrica/generativa
Viz Pro
Trial 15gg; Pro $99
Finalmente la modellazione generativa anche in SketchUp! Questo nuovo modo di concepire e gestire geometrie può essere usato in SketchUp attraverso questa pratica estensione, basta scegliere quali tipi di algoritmi usare, collegarli tra di loro ed ottenere istantaneamente le geometrie corrispondenti. Ogni modifica viene aggiornata in tempo reale.
Per maggiori info: www.fluidinteractive.com/products/sketchup-extensions/viz/
5D computo

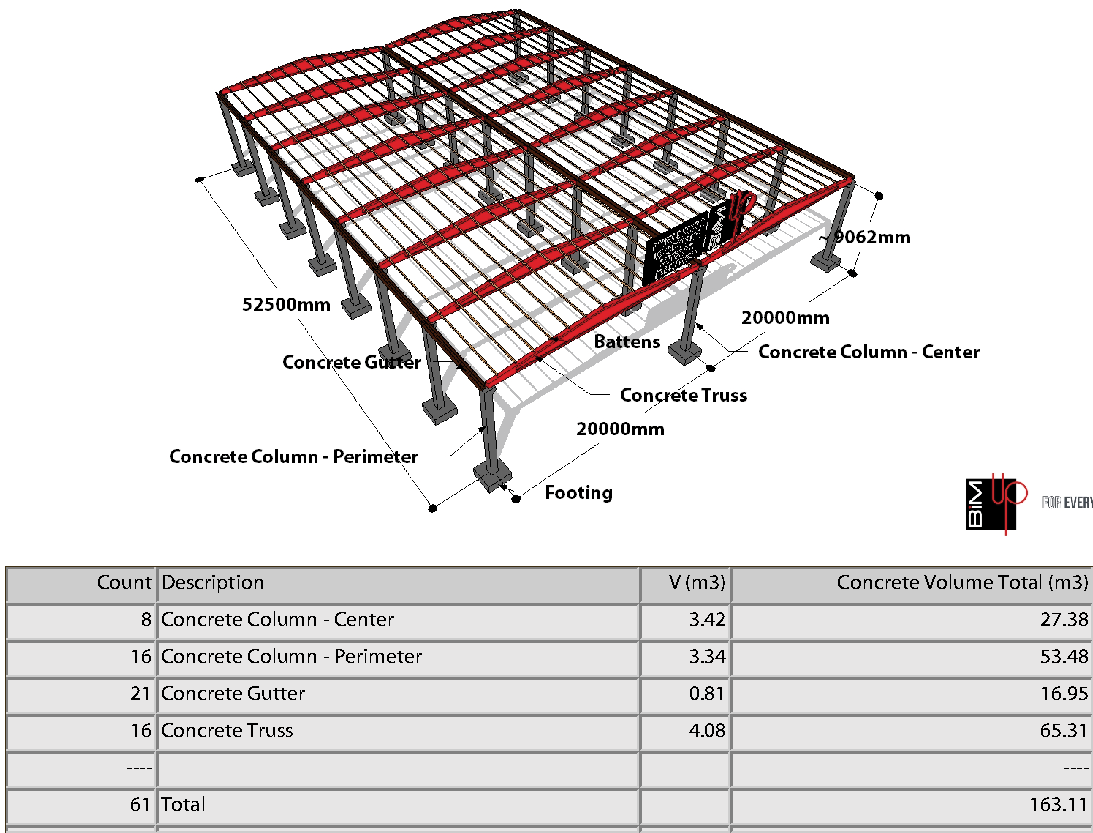

Estimator e BiMUp 5D
Estimator: $ 149; BiMUp € 137
Anche queste estensioni hanno molti tratti in comune quindi ci sentiamo in obbligo di presentarle entrambe… Tutte due sono molto intuitive e permettono di analizzare le quantità in modo versatile e preciso. Tra le funzionalità: personalizzazione degli attributi, possibilità di attribuire valori di costo, estrazione di totali, esportazione in vari formati.
Pro: intuitiva l’interfaccia di Estimator, molto ben fatta la documentazione su BiMUp.
Per maggiori info: Estimator www.estimatorforsketchup.com/, BiMUp 5D www.bimup.co.uk/doc
Analisi energetica
Open studio
Gratuita
Analisi dinamica delle prestazioni dell’edificio, OpenStudio supporta la modellazione energetica integrata utilizzando EnergyPlus e l’analisi avanzata della luce diurna usando Radiance.
Per maggiori info: www.openstudio.net
Sefaira
Abbonamento a partire da €/anno 907
Software acquisito da Trimble fa ora parte a tutti gli effetti della rosa di strumenti che Trimble offre assieme a SketchUp per il BIM. Analisi statica direttamente dentro al modello 3d in tempo reale per supportare la progettazione in ottica di risparmio energetico fin dalle prime fasi di progettazione.
Per maggiori info: sefaira.com
Acustica
Noise3D Online Calculation
Abbonamento mensile € 59; annuale € 590 (+IVA)
Estensione per il calcolo dell’intensità e diffusione del rumore. Il plug-in è destinato agli architetti, ai progettisti industriali e agli esperti ambientali che lavorano per lo sviluppo urbano di progetti industriali che utilizzano SketchUp con la necessità di prevedere la propagazione sonora o emissione di rumore nelle loro considerazioni di pianificazione.
Per maggiori info: www.noise3d.com/wordpress/home/
Condivisione e collegamento disegni
Trimble Connect
Gratuita
Spazio di archiviazione, condivisione file, aggiornamenti di progetto, collegamento modelli 3d. queste sono solo alcuni degli obiettivi di Trimble Connect.
Si configura sia come barra di strumenti per la gestione del modello, che come spazio privato on-line di gestione dei progetti. Si può quindi caricare e collegare tra di loro vari modelli tridimensionali per la collaborazione nel team di progetto!
Per maggiori info: connect.trimble.com
Flux
Gratuita permanente solo funzioni base; licenza Pro €/mese 60
Piattaforma di condivisione e gestione del progetto che connette fra loro vari software fra cui SketchUp, Revit, Grasshopper, Excel…
Permette a tutti gli attori del processo, dal Bim manager all’architetto, dall’ingegnere al project manager, di collaborare in tempo reale!
Per maggiori info: flux.io
